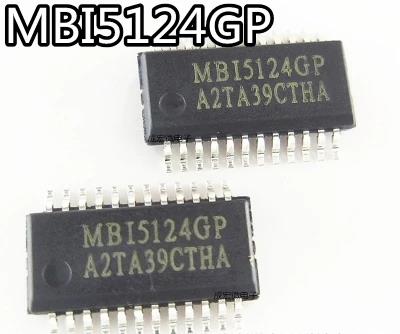

MBI5124 구동 IC는 저 전류에서 작동하고 각 채널의 광도와 일치해야하는 LED 디스플레이 용으로 설계되었습니다. 공급 전압을 제공하고 3.3V 및 5.0V에서 CMOS 로직 입력을 수용하여 저전력 소비 경향을 충족시킵니다. MBI5124는 직렬 입력 데이터를 병렬 출력 포맷으로 변환하는 직렬 버퍼 및 데이터 래치를 포함합니다. MBI5124 출력단에서 16 개의 레귤 레이트 된 전류 포트가 광범위한 VF 변동 범위 내에서 LED를 구동하기 위해 균일하고 일정한 전류 싱크를 제공하도록 설계되었다 . 게다가 MBI5124는 고스트를 완화 할 수있는 프리 차지 회로를 내장하고있다.
MBI5124는 사용자에게 뛰어난 유연성과 장치 성능을 제공하는 동시에 MBI5124를 LED 디스플레이 애플리케이션 (예 : LED 패널)을위한 시스템 설계에 사용합니다. 이 제품은 3.3V ~ 5V의 입력 전압 범위를 받아들이고 외부 저항 R ext에 의해 결정되는 1mA ~ 25mA까지 일정한 전류를 유지하므로 LED의 광도를 유연하게 제어 할 수있다. MBI5124는 출력 포트에서 최대 17V를 견딜 수 있습니다. 25MHz의 높은 클럭 주파수는 대용량 데이터 전송의 시스템 요구 사항도 충족시킵니다.
